| MOQ: | 1 |
| 価格: | USD27/pcs |
| 配達期間: | 15-20 work days |
| 決済方法: | T/T |
| 供給能力: | 100-1000 |

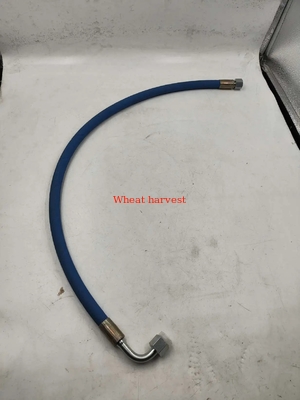

フレキシブルパイプ は、動き、振動、熱膨張、複雑な配管に対応しながら、流体（油、ガス、化学物質、水）を輸送するように設計された導管です。剛性のある配管とは異なり、耐食性ライナーと補強層を組み合わせることで、産業、エネルギー、海洋用途で優れた動的性能を発揮します。
✔ 振動吸収 – 接続された機器へのストレスを排除
✔ 設置の柔軟性 – エルボーなしで曲がる（最小曲げ半径5x OD）
✔ 耐食性 – ポリマー/合金ライナーが化学物質と摩耗に耐える
✔ 熱補償 – ±50mm/mの熱膨張に対応
✔ メンテナンスの削減 – 動的システムにおける剛性パイプと比較して10倍の長寿命
| パラメータ | 説明 | 仕様 |
|---|---|---|
| 構造タイプ | 層構造 | 標準: 3層（ライナー+補強+カバー） 高圧: ダブルブレード付き5層 |
| サイズ範囲 | 内径（ID） | ¼"から24"（DN6からDN600） |
| 圧力定格 | 最大使用圧力 | 真空から10,000 psi（690 bar） |
| 温度範囲 | 連続運転 | 標準: -40°Cから120°C 特殊: -196°Cから260°C |
| 補強 | 強度層 | 低圧: テキスタイルメッシュ 中圧: シングルSSブレード 高圧: ダブルスパイラルSSワイヤー |
| ライナー材質 | 流体接触面 | 化学物質: PTFE/FEP 石油/ガス: NBR/HNBR 食品: EPDM/FDAシリコーン |
| カバー材質 | 外部保護 | CR（耐候性）• PUR（耐摩耗性）• FKM（高温） |
| 曲げ半径 | 最小動的曲げ | 5x OD（標準）• 3x OD（高フレキシブル） |
| 認証 | 業界コンプライアンス | API 17J • EN 856 • SAE J517 • ISO 18752 |
| 流体適合性 | 対応媒体 | 原油•酸•蒸気•作動油•LNG |
| 業界 | ユースケース | 推奨仕様 |
|---|---|---|
| 石油・ガス | オフショアライザー• FPSO移送 | 5層: PTFE+二重ブレード+FKMカバー 認証: API 17J、NORSOK U-008 |
| 化学物質 | 酸/苛性ソーダの移送 | ライナー: PTFE • 補強: インコネルワイヤー • カバー: FKM |
| 油圧 | 掘削機のブーム• CNC機械 | 4SP: 4線スパイラル • 圧力: 5,000 psi カバー: 耐油性PUR |
| 製薬/食品 | CIP/SIPシステム | ライナー: FDA-EPDM • カバー: 白色シリコーン 認証: 3-A、EC1935 |
| 海洋 | 燃料ローディング•バラストシステム | ライナー: NBR • カバー: CR + UV安定剤 認証: DNV-GL |
| 動作条件 | 重要な要素 | 最適なフレキシブルパイプタイプ |
|---|---|---|
| 高振動 | 耐疲労性 | ワイヤー補強（≥2ブレード層） |
| 海水への暴露 | 腐食保護 | スーパーデュプレックスブレード+FEPライナー |
| 研磨性スラリー | 耐摩耗性 | UHMW-PEライナー+耐摩耗性PURカバー |
| 高純度 | 非汚染性 | スムーズボアPTFE•電解研磨端 |
試験規格:
パルス疲労: ISO 6803（≥500,000サイクル@ 133% WP）
破裂圧力: ISO 1402（≥4x使用圧力）
耐薬品性: ASTM D471（72時間浸漬）
トレーサビリティ: 完全な材料証明書（EN 10204 3.1)
⚙️ カスタマイズオプション:
エンドフィッティング: スイベルフランジ• JIC/NPTネジ•カムロックカップリング
スマートモニタリング: 埋め込み型漏れ検知ワイヤー
耐火性: DIN 75200耐火カバー
長さ: 標準20m•カスタムカット長
グローバルソーシングのヒント: 中国のメーカー（江蘇/広東ハブ）が世界のフレキシブルパイプ生産の65%を占めています– API/EN 856工場監査レポート 品質保証のために。
