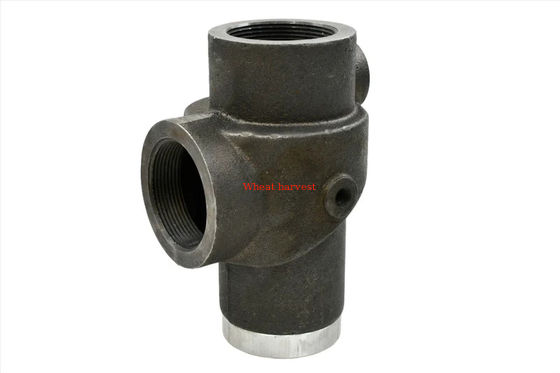

インゲルソール・ランド 最低圧バルブ 99289852 50-500 PSI 範囲

最小圧力バルブ（MPV）は、最小圧力チェックバルブまたは圧力保持バルブとも呼ばれ、流体動力回路において、あらかじめ設定された最小システム圧力を維持するように設計された自動スプリング式精密バルブです。その主な機能は、システム圧力が重要な閾値を下回るのを防ぐことであり、下流側のコンポーネントの最適な動作と保護を保証します。

MPVは、油圧または空気圧システムの守護者として機能します。あらかじめ決定された「クラッキング圧力」が上流側で達成されるまで閉じたままです。この圧力が達成され、超えると、バルブが開き、全流量を可能にします。重要なのは、上流側の圧力が低下した場合（例：ポンプのアンローディング、アクチュエータの動き、または漏れなど）、バルブはシステム圧力が不可欠な最小値を下回る前に閉じます。

その主な目的は次のとおりです。

• 負荷保持の維持： 圧力損失によるシリンダーまたは油圧モーターでの負荷の制御不能な落下を防ぎます。
• ポンプ潤滑の確保： 潤滑されたポンプ（ピストンポンプなど）に適切な圧力を維持し、乾燥運転や圧力不足による損傷を防ぎます。
• キャビテーションの回避： ポンプやアクチュエータでキャビテーションを引き起こす可能性のある真空状態の形成を防ぎ、損傷やシステム故障につながります。
• シーケンス： 回路内の特定のアクチュエータが、最小システム圧力が利用可能になるまで動作しないようにします。
• 圧力安全： 重要なシステム機能のベースライン圧力を保証するための安全装置として機能します。

MPVの動作は簡単で信頼性があります。

1. 閉位置（設定圧力未満）： スプリング力は、バルブポペットをシートに対してしっかりと閉じた状態に保ちます。バルブを通過する流れはありません。これにより、下流側の回路の圧力が維持されます。
2. クラッキング圧力（開く）： ポンプによって生成された上流側の圧力が、スプリングと下流側の圧力の合算力を上回ると、ポペットがシートから持ち上がります。バルブが開き始め、流体がシステムの残りの部分に流れるようになります。
3. 全開（通常動作）： 設定点より大幅に高い動作圧力では、バルブは全開のままで、流れに対する抵抗を最小限に抑えます。
4. 再閉鎖： 上流側の圧力が低下し、再び最小設定圧力に近づくと、スプリング力が油圧力を圧倒し、ポペットをシートに押し戻し、バルブを閉じ、下流側の回路を隔離して圧力を維持します。

• 圧力定格： 最大5,000 PSI（350 bar）以上。
• 設定範囲： 通常は50〜500 PSI（3.5〜35 bar）で調整可能ですが、特定のモデルでは異なる範囲があります。
• ポートサイズ： SAE #4から#12（例：1/2インチから1-1/2インチNPT）が一般的です。
• 流体適合性： 鉱物油ベースの油圧オイル、合成流体、水グリコール、およびその他の一般的な工業用流体。（適合性には材料の選択が重要です）。
• 温度範囲： 標準シールは-20℃〜100℃（-4°F〜212°F）です。高温オプションも利用可能です。

最小圧力バルブは、幅広いモバイルおよび産業用機器の重要なコンポーネントです。

• モバイル機械： 掘削機、ブルドーザー、クレーン、テレハンドラー、フォークリフト。
• 産業機械： 射出成形機、プレス機、スタンピングプレス、金属成形機。
• ポンプ出口： 潤滑保護のために、ピストンポンプ、ベーンポンプ、ギアポンプの出口に直接取り付けられています。
• 油圧回路： ウインチ、ブレーキ、モーター回路で、負荷の暴走を防ぎます。
• テストリグ： 複雑なテスト回路でベースライン圧力を維持するため。

• 優れた信頼性： 当社の硬化鋼ポペットとシートは、完璧なシールを実現するために精密にラップされており、漏れのない性能と長い耐用年数を保証します。
• 簡単な調整と取り付け： 明確にマークされた外部からアクセス可能な調整ネジにより、バルブまたはマニホールドブロックを分解することなく、簡単に圧力設定を行うことができます。
• 実績のある性能： 最も要求の厳しいアプリケーションでの性能と耐久性を確保するために、実際の条件下で厳密にテストされています。
• グローバルサポートと可用性： 当社の世界的な技術サポートネットワークによってサポートされており、広範な販売代理店の在庫を通じて入手できます。

お客様のアプリケーションに最適な最小圧力バルブを選択するには、次の情報をご用意ください。

• 必要な設定圧力範囲： （例：150〜200 PSI）
• 最大システム流量： （GPMまたはLPM）
• 最大システム圧力： （PSIまたはbar）
• ポートサイズとタイプ： （例：SAE 10、1インチNPTF）
• 流体タイプと温度

お客様のシステムに最適なMPVの選択については、今すぐ当社のエンジニアリングサポートチームにお問い合わせください。
