| MOQ: | 1 |
| 価格: | USD38/pcs |
| 配達期間: | 15-20 work days |
| 決済方法: | T/T |
| 供給能力: | 100-1000 |

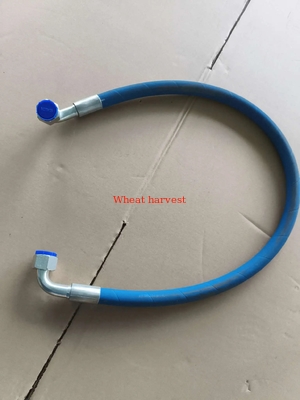

フレキシブルパイプは、動き、振動、熱膨張、複雑な配管に対応しながら、流体（オイル、ガス、化学物質、水）を輸送するために設計された導管です。剛性パイプとは異なり、耐腐食性のライナーと補強層を組み合わせることで、産業、エネルギー、海洋用途で優れた動的性能を発揮します。
✓振動吸収– 接続された機器へのストレスを排除
✓設置の柔軟性– エルボーなしで曲げ可能（最小曲げ半径5x OD）
✓耐食性– ポリマー/合金ライナーが化学物質と摩耗に耐える
✓熱補償– ±50mm/mの熱膨張に対応
✓メンテナンスの削減– 動的システムにおける剛性パイプと比較して10倍の長寿命
| パラメータ | 説明 | 仕様 |
|---|---|---|
| 構造タイプ | 層構造 | 標準:3層（ライナー+補強+カバー） 高圧:5層 w/ ダブルブレード |
| サイズ範囲 | 内径（ID） | 1/4インチ～24インチ（DN6～DN600） |
| 圧力定格 | 最大使用圧力 | 真空～10,000 psi（690 bar） |
| 温度範囲 | 連続運転 | 標準:-40℃～120℃ 特殊:-196℃～260℃ |
| 補強 | 強度層 | 低圧:テキスタイルメッシュ 中圧:シングルSSブレード 高圧:ダブルスパイラルSSワイヤー |
| ライナー材質 | 流体接触面 | 化学物質:PTFE/FEP オイル/ガス:NBR/HNBR 食品:EPDM/FDAシリコン |
| カバー材質 | 外部保護 | CR（耐候性）• PUR（耐摩耗性）• FKM（高温） |
| 曲げ半径 | 最小動的曲げ | 5x OD（標準）• 3x OD（高フレキシブル） |
| 認証 | 業界コンプライアンス | API 17J • EN 856 • SAE J517 • ISO 18752 |
| 流体適合性 | 対応媒体 | 原油 • 酸 • 蒸気 • 油圧作動油 • LNG |
| 業界 | 使用事例 | 推奨仕様 |
|---|---|---|
| 石油・ガス | オフショアライザー • FPSO移送 | 5層:PTFE+二重ブレード+FKMカバー 認証:API 17J、NORSOK U-008 |
| 化学 | 酸/苛性ソーダ移送 | ライナー:PTFE •補強:インコネルワイヤー •カバー:FKM |
| 油圧 | 掘削機のブーム • CNC機械 | 4SP:4線スパイラル •圧力:5,000 psi カバー:耐油性PUR |
| 製薬/食品 | CIP/SIPシステム | ライナー:FDA-EPDM •カバー:白色シリコン 認証:3-A、EC1935 |
| 海洋 | 燃料ローディング • バラストシステム | ライナー:NBR •カバー:CR + UV安定剤 認証:DNV-GL |
| 動作条件 | 重要な要素 | 最適なフレキシブルパイプタイプ |
|---|---|---|
| 高振動 | 耐疲労性 | ワイヤー補強（2層以上のブレード） |
| 海水への暴露 | 腐食保護 | スーパーデュプレックスブレード+FEPライナー |
| 研磨性スラリー | 耐摩耗性 | UHMW-PEライナー+耐摩耗性PURカバー |
| 高純度 | 非汚染性 | スムーズボアPTFE • 電解研磨端部 |
試験規格:
パルス疲労:ISO 6803（500,000サイクル以上 @ 133% WP）
破裂圧力:ISO 1402（4倍以上の使用圧力）
耐薬品性:ASTM D471（72時間浸漬）
トレーサビリティ:完全な材料証明書（EN 10204 3.1）
⚙️カスタマイズオプション:
エンドフィッティング:スイベルフランジ • JIC/NPTネジ • カムロックカップリング
スマートモニタリング:埋め込み型漏れ検知ワイヤー
耐火性:DIN 75200耐火カバー
長さ:標準20m • カスタムカット長
グローバルソーシングのヒント:中国のメーカー（江蘇/広東ハブ）が世界のフレキシブルパイプ生産の65％を占めています–API/EN 856工場監査レポート品質保証のために。
